電子電路打印機

創新型工程教育解決方案是夢之墨團隊基于液態金屬電子增材制造技術自主研發的快速電子制作系列解決方案，主要包含快速即時制板以及柔性電子制作兩大類系統。提供電子相關方向“基礎硬件-課程設計-師資培訓-實驗室建設-實訓基地建設”等多層級解決方案及服務。以新興材料及工藝?液態金屬電子增材制造技術為核心，以系統化工程教育為理念，為學生從電路設計、電路板制作到系統組裝調試的全流程項目實踐提供先進技術平臺?？蓾M足基礎教學、工程實踐、競賽培訓、創新實踐等全方位需求。

瀏覽量:

1000

所屬分類

印刷電子技術

數量



產品描述

　　電子電路打印

　　1) 快速即時制板

　　a) T Series PCB快速制作系統

　　T Series是基于非接觸式打印技術的桌面級PCB快速制板系統，使用獨家的液態金屬復合材料，結合可控擠出技術，快速地完成打孔、孔金屬化、線路打印、字符絲印、裁邊，還可以打印焊錫膏，實現桌面級回流焊接。

　　T Series支持單面板、雙面板的即時制作。滿足電路板的快速打樣、驗證以及多品類電路板的小批量生產等需求，適用于教學支撐、工程實訓、科技競賽和創新創業等多種場景，是電子設計的必備工具。

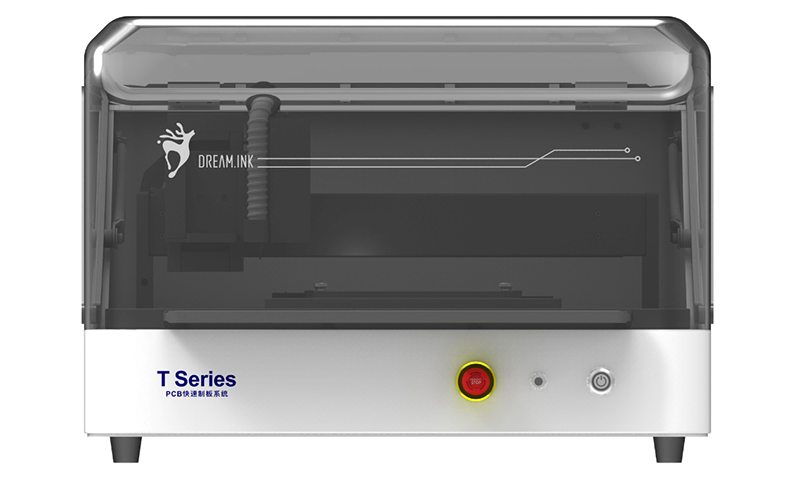

T Series PCB快速制作系統

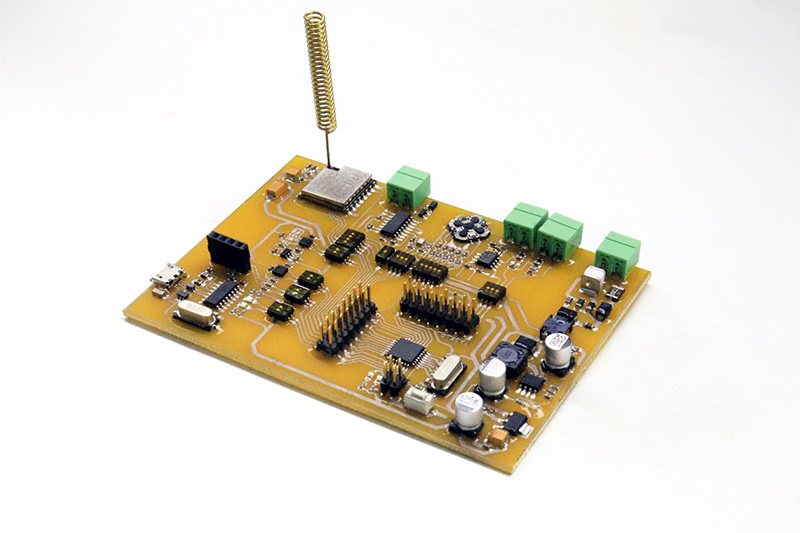

T Series 環境監測電路

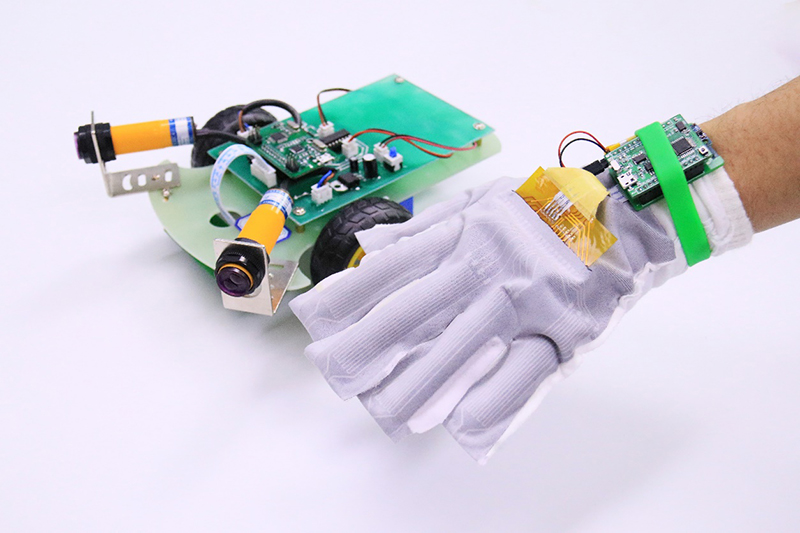

T Series 無人機

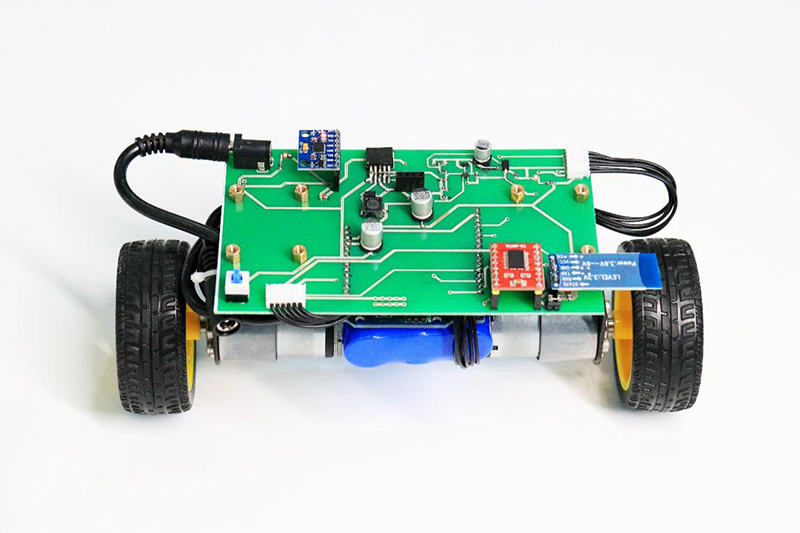

T Series 平衡車

　　b) 優勢特點

　　1. 高度集成：全制程覆蓋采用模塊化集成設計，體積小巧。通過模塊的切換實現功能整合，輕松完成電路板制作核心制程。

　　2. 效率提升：個性化制作一塊100mmx100mm幅面的雙面PCB板的加工僅需90分鐘，滿足個性化的設計制作需求。

　　3. 輕松上手無憂式體驗：清晰簡潔的人機交互界面、流程化視頻引導操作，與傳統焊接工藝完美適配。

　　4. 性能穩定高質量呈現：系統經過完整測試，電路板成品性能穩定，電路性能指標滿足多數應用場景需求。

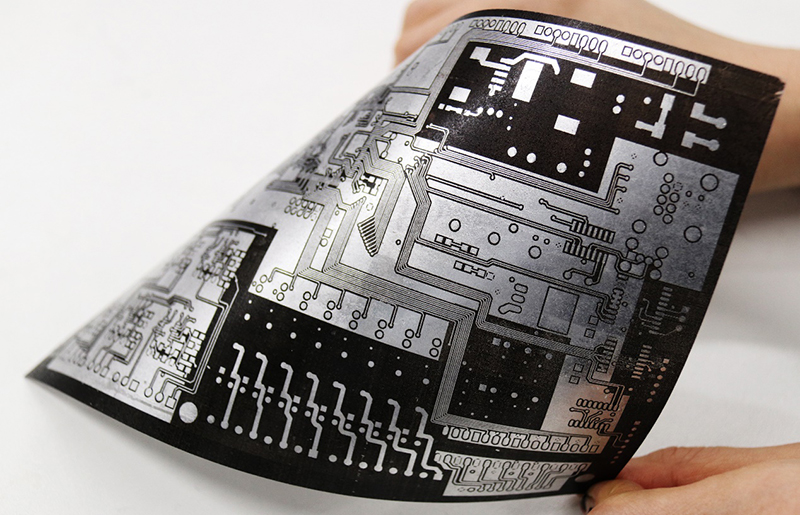

　　2) 柔性電子制作

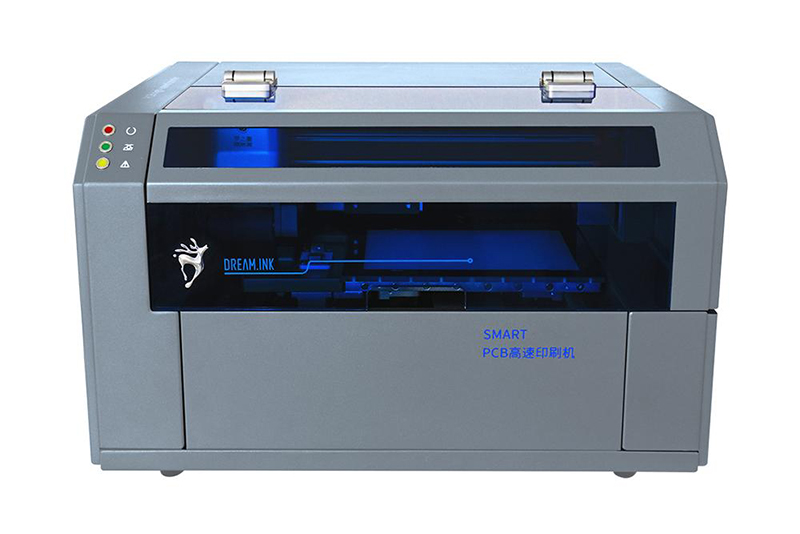

　　a) SMART系列 PCB高速印刷系統

　　夢之墨液態金屬高速電路印刷系統(SMART Printing)基于團隊研發的基于半液態金屬選擇性黏附機理的滾動涂覆與轉印技術，即 Semi-liquid Metal and Adhesion-selection enable Rolling and Transfer Printing，該技術提供了一種普適性柔性電子快速制作方法。

　　在此成果的基礎上，夢之墨團隊設計研發了SMART系列PCB高速印刷系統， SMART系列是一款全新的桌面級電路印刷設備，使用獨家的高導電液態金屬材料，結合可控附著印刷技術 (CAP)，實現了導電材料的均勻涂覆，可快速完成 PCB 的制作，是電子設計過程中必備工具。設備支持 PEN、PET、FR4、銅版紙、彈力布等多種基材，可以完成單面板、雙面板、柔性(可拉伸)板的制作，適合 PCB 快速制作和小批量、多品種 PCB 生產。
